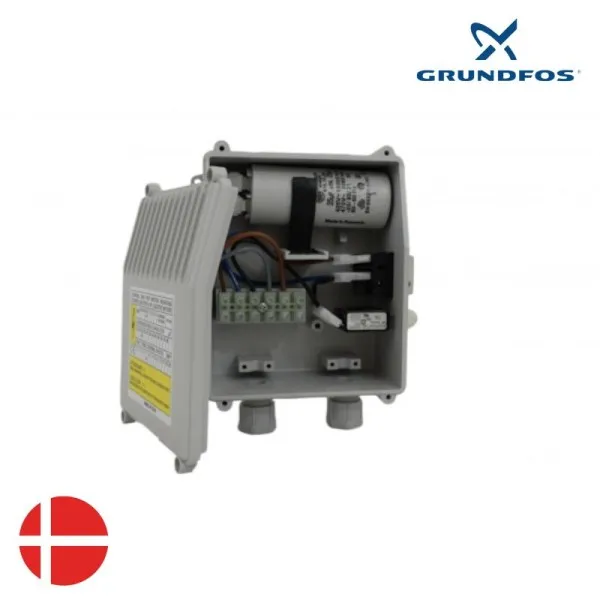

Coffret de démarrage GRUNDFOS SA-CSCR

Coffrêt de démarrage GRUNDFOS SA-CSCR
Coffrêt de démarrage GRUNDFOS SA-CSCR
Zoom
285,93 €
TTC

Informations produit

Le coffret de démarrage Grundfos CSCR à double condensateurs est spécialement conçu pour les pompes immergée monophasée de la Gamme SP au dela de 1.1kW. C'est un accessoire indispensable lorsque le condensateur de démarrage n'est pas intégré directement dans la pompe.

Détails produit

Le coffret de démarrage Grundfos SA-CSCR

Spécifiquement conçu pour les pompe immergée monophasée de marque GRUNDFOS SP2A, SP3A, SP5A, SP7, SP9 et SP11 dont la puissance est supérieure ou égal à 1.1kW. Le coffret ou boitier de démarrage assure la protection du moteur de la pompe sur lequel il est raccordé grâce à 2 condensateurs intégrés. Un condensateur de démarrage et un condensateur de fonctionnement.


Le principal avantage du coffret électrique de démarrage par rapport à une solution de pompe avec condensateur intégré, c'est la maintenance. Vous pouvez intervenir sur le condensateur, la protection thermique, le bornier sans être obligé de remonter la pompe de votre forage ou votre puits.

Quel coffret de démarrage choisir ?

Le boitier SA-CSCR sera à choisir en fonction de la puissance de la pompe SP en kW. Les modèles disponibles sont SA-CSCR 1.1 kW, SA-CSCR 1.5 kW et SA-CSCR 2.2kW.

Composition du coffret

Le coffret est composé d'un boitier étanche IP54, d'une protection thermique par disjoncteur, de 2 condensateurs , un interrupteur et un voyant indiquant si la pompe est en fonctionnement ou non. Livré avec les deux condenstateurs intégrés.

Général

  • Référence 61 329 455

Posez votre question ici ?

Votre question
thierry : Ma pompe est une SP3A-25 (année de pose mai 2021) et mon coffret un Grundfos SA-CSCR 1.5 kW. L'ensemble a bien fonctionné jusqu'au 22 août dernier. Maintenant ma pompe tourne environ 10 mn et puis s'arrête. Je suis obligé de la redémarrer via le bouton de reset (surcharge de réseau). Les mesures d'ampérage sur le câble de la pompe gris et marron varient entre 12.1 et 12.5 A - Sur les caractéristiques de la pompe le max Ampère est à 10.2. J'ai déposé la pompe et j'ai testé le moteur sans la pompe et je suis à 9.7 A sur le câble gris et 8.7 A sur le marron. Ma pompe est à 30 m et mon pressostat est réglé à 3.5 bar, l'eau est un peu chargée et laisse un dépôt couleur ocre rouge. Le rotor est tournable à la main, mais dur. Ces 12.5 A en charge sont ils acceptable ou trop élevés.
30/08/2023
Notre réponse
Réponse : Il semble que vous ayez un problème de surcharge du moteur de la pompe. Plusieurs indications peuvent entraîner un problème, comme le dépôt rouge qui pourrait indiquer une accumulation de matières . Ceci pourrait alors entraver la mécanique de la pompe et augmenter la charge du moteur. Si le rotor est difficile à tourner à la main, cela peut aussi suggérer un problème mécanique. Enfin, le fait que l'ampérage soit bien inférieur lorsque vous testez le moteur seul est également un signe que quelque chose dans le système de la pompe ou dans les conditions de fonctionnement crée une surcharge. Il est difficile pour nous de vous conseiller comme il faut sans voir l'installation, mais le problème devrait provenir d'un de ces points.
Votre question
Hervé de Antibes : J'ai une pompe SP 3A-25 avec coffret Grundfos SA-CSCR1,5 mais ma pompe ne fonctionne plus et je suis constamment en train de faire un appui sur le bouton Reset de dessous pour que ça reparte mais le coffret de sécurité ne tarde jamais à stopper tout. J'ai fait une mesure d'intensité sur le câble marron qui part au moteur et j'ai environ 13A alors que je n'ai quasiment rien sur le câble noir qui part également au moteur. Est ce que cela veut dire que j'ai un condensateur qui est HS ?
04/07/2023
Notre réponse
Réponse : Par rapport à ce que vous nous expliquez, nous aurions effectivement tendance à vous dire que le problème vient du condensateur et qu'il faudrait changer le coffret. Vous pouvez en retrouver une gamme élargie et performante dans nos accessoires. Il n'est cependant pas impossible que le moteur soit défectueux, ce que serait plus embêtant pour votre installation au global.
Votre question
Serge Herlein : Merci de votre première réponse mais il me semble que les 2 condensateurs, l’un noir et l’autre blanc ne sont pas de la même capacité ?
07/01/2023
Notre réponse
Réponse : Normalement, votre condensateur est situé dans le coffret de démarrage lié à la pompe, puisqu'il n'y en a pas dans la pompe directement. Dans ce cas-là pour une pompe Grundfos SP 3A-15, d'une puissance de 1,1 kW, le condensateur qui correspond est bien de 40 microfarads avec une intensité de 10A.

Cependant, si vous avez un double condensateur dans votre pompe, le blanc est le condensateur permanent tandis que le noir correspond à celui de démarrage. Ainsi, vous devriez trouver une étiquette sur votre condensateur permanent qui vous donnera sa capacité, puisque cette valeur peut varier selon plusieurs critères. Pour le condensateur de démarrage, il est bien censé être de 40 µF.
Votre question
Serge Herlein nouvelle Caledonie : J’ai une pompe immergée Grundfos SP 3A-15 et j'ai un doute sur les condensateurs, je dois les changer mais je n’ai plus les références et type de condensateurs s'il vous plaît.
06/01/2023
Notre réponse
Réponse : Il s'agit de condensateur d'une capacité de 40 µF (microfarad) pour les modèles SP 3A-15 de la marque Grundfos.
