Pompe GRUNDFOS SQ 3
Détails produit

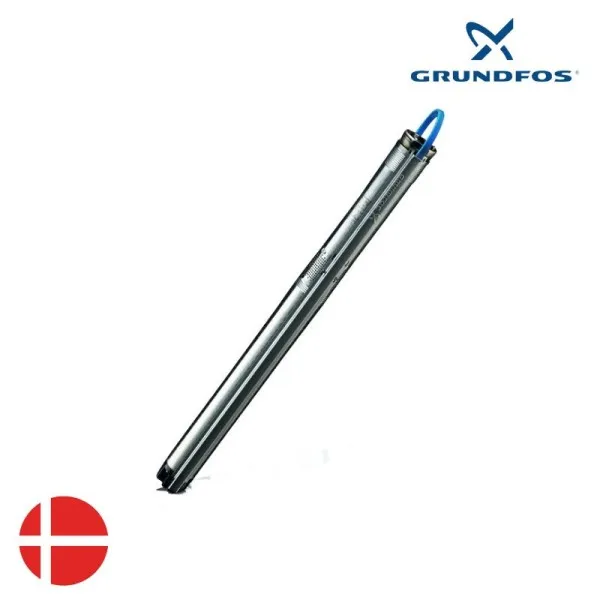

Description de la pompe de forage Grundfos SQ3
La SQ 3 est une pompe forage Grundfos uniquement de très faible diamètre 3" (76mm). Elle est conçue pour puiser l'eau de forages fins, de rivières souterraines mais aussi de citernes ou de récupérateurs d'eau de pluie. pour un usage domestique, jardin, agriculture (arrosage automatique, irrigation) éventuellement industriel ...
La SQ 3 est une pompe à eau en inox pour une parfaite résistance à la corrosion. Technologie centrifuge multicellulaire (à plusieurs turbines). Son moteur est de technologie à aimant permanent permettant un démarrage et un arrêt progressif. Protection intégrée contre la marche à sec, l'échauffement moteur et les sur ou sous tensions. Elle peut être installée aussi bien verticalement que horizontalement avec chemise de refroidissement.
La pompe de forage Grundfos SQ 3 est donnée pour pour des débits de 0 à 3 m3/h avec une pression jusqu'à 14 bars maxi et une hauteur de colonne d'eau de 147 mètres maxi.
Caractéristiques pompe immergée Grundfos SQ 3
Modèle | kW | V | A | REF | DEBIT max | PRESSION max |
SQ 3-30 |
0,10 à 0,63 | 230 | 3,2 | 1"1/4 | 3 m3/h | 3 bars |
SQ 3-40 |
0,10 à 0,63 | 230 | 4,0 | 1"1/4 | 3 m3/h | 5 bars |
SQ 3-55 |
0,70 à 1,05 | 230 | 5,1 | 1"1/4 | 3 m3/h | 7 bars |
SQ 3-65 |
0,70 à 1,05 | 230 | 6,2 | 1"1/4 | 3 m3/h | 9 bars |
SQ 3-80 |
1,10 à 1,73 | 230 | 7,9 | 1"1/4 | 3 m3/h | 11 bars |
SQ 3-95 |
1,10 à 1,73 | 230 | 9,2 | 1"1/4 | 3 m3/h | 12 bars |
SQ 3-105 | 1,10 à 1,73 | 230 | 10,6 | 1"1/4 | 3 m3/h | 14 bars |

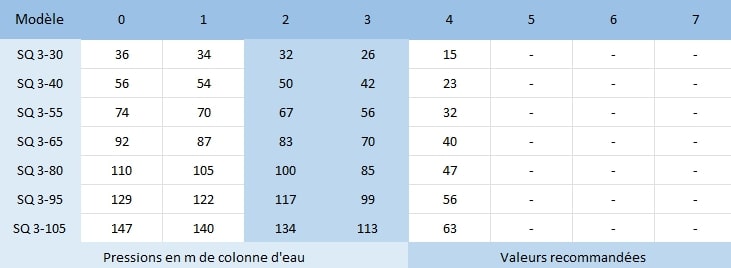

Calcul des pressions pompe de forage SQ 3
Ce tableau vous présente la pression en mètres de colonne d'eau de la pompe SQ 3. On considère que 1 bar de pression représente une valeur usuelle de 10m de colonne d'eau (10,18 mce à +4°C). Pour illustrer ce tableau prenons un exemple. Nous avons besoin de 3 bars de pression avec un débit minimum de 2 m3/h et notre dénivelé d'eau est de 50m. 3 bars = 30mce + 50m = 80mce, nous devons donc trouver sur le tableau dans la colonne la plus proche de 9 m3/h une valeur equivallente à 80 (en l'occurence on choisira la SQ 3-65)
Débit en m3/h | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
SQ 3-30 |
36 | - | 32 | 26 | - | - | - |
SQ 3-40 |
56 | - | 50 | 42 | - | - | - |
SQ 3-55 |
74 | - | 67 | 56 | - | - | - |
SQ 3-65 |
92 | - | 83 | 70 | - | - | - |
SQ 3-80 |
110 | - | 100 | 85 | - | - | - |
SQ 3-95 |
129 | - | 117 | 99 | - | - | - |
SQ 3-105 | 147 | - | 134 | 113 | - | - | - |
Valeurs recommandées | Pression en mètres de colonne d'eau |
Général
- Référence 12 837 771
