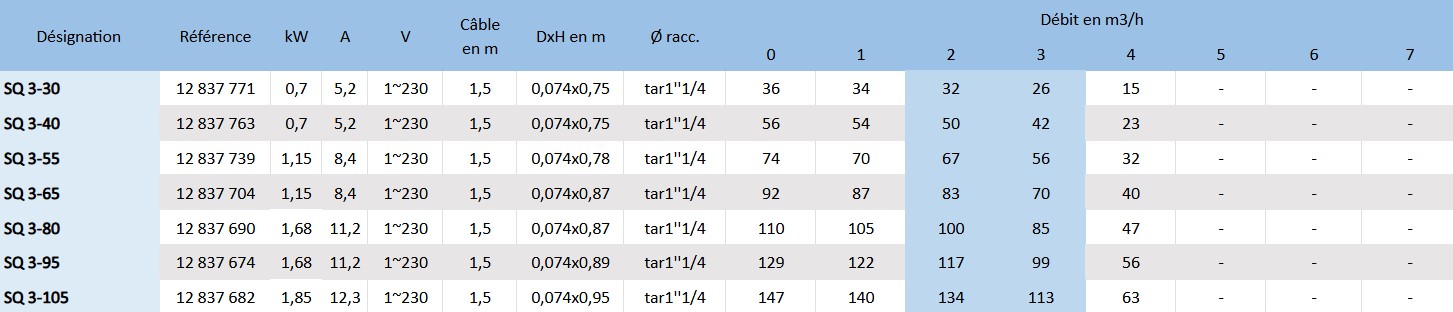

Avec un diamètre de seulement 3 pouces, ces pompes peuvent être installées dans des forages à partir de 76 mm. Leur conception compacte permet une mise en œuvre simple, tout en couvrant une large plage de performances grâce aux modèles SQ 3-30, 3-40, 3-55, 3-65, 3-80, 3-95 et 3-105. Cette diversité permet d'adapter précisément la pompe à la profondeur du forage et à la pression nécessaire en sortie.

Les pompes SQ 3 reposent sur une technologie multicellulaire à roues flottantes. Ce système limite les effets de l'usure et améliore la résistance en présence de sable. Chaque roue est associée à un palier en carbure de tungstène/céramique, garantissant une excellente tenue dans le temps.

Le corps de pompe et le moteur sont fabriqués en acier inoxydable AISI 304, ce qui assure une bonne résistance à la corrosion. Les éléments hydrauliques en polyamide (type Noryl) contribuent à réduire le poids tout en maintenant de bonnes performances mécaniques.

Le moteur monophasé à aimant permanent offre un rendement élevé et une large plage de fonctionnement. Contrairement aux solutions classiques, la série SQ intègre directement une électronique de protection et de gestion.

Le démarrage progressif est un point clé. Il limite les appels de courant et réduit les contraintes sur l'installation électrique et hydraulique. Cela est particulièrement utile sur les réseaux sensibles ou en alimentation par groupe électrogène.


La pompe est également équipée de protections automatiques contre la marche à sec, les surtensions, les sous-tensions, les surcharges et la surchauffe. En cas de défaut, l'arrêt est automatique, suivi d'une tentative de redémarrage, ce qui sécurise l'installation sans intervention extérieure.

Les pompes SQ sont conçues pour le pompage de liquides fluides propres, non agressifs et non explosifs sans particules solides ou fibreuses. Elles trouvent naturellement leur place dans l'alimentation en eau domestique, l'irrigation, les petites installations de distribution ou encore les systèmes de transfert vers réservoirs.

Elles sont également utilisées dans des installations géothermiques ou des systèmes techniques nécessitant un captage fiable en forage ou en citerne. Leur fonctionnement en service continu (S1) permet une exploitation stable, à condition de respecter les conditions d'utilisation.

La désignation SQ 3 correspond à un débit nominal de 3 m³/h. Le second chiffre indique la hauteur manométrique maximale. Ce principe permet de choisir rapidement le modèle adapté.

Une SQ 3-30 conviendra pour un forage peu profond avec peu de pertes de charge, tandis qu'une SQ 3-105 sera utilisée pour des profondeurs importantes ou des installations nécessitant une pression élevée. Le dimensionnement doit toujours prendre en compte le niveau dynamique, les pertes de charge et la pression utile souhaitée.

Pour garantir la durabilité, certaines règles doivent être respectées. Le liquide pompé doit rester propre avec une teneur en sable limitée à 50 g/m³. Une concentration plus élevée entraîne une usure prématurée.

La température du liquide ne doit pas dépasser 35 °C. En pratique, une plage entre +2 °C et +30 °C est recommandée. La pompe doit toujours être totalement immergée afin d'assurer le refroidissement du moteur.

La profondeur maximale d'installation atteint 150 mètres. Le fonctionnement à très faible débit est à éviter, car il peut nuire au refroidissement interne.

L'installation est facilitée par le faible poids et le format compact. La pompe est livrée avec un câble moteur de 1,5 m et un clapet anti-retour intégré.

Il est important de ne jamais manipuler la pompe par le câble électrique. Une élingue de sécurité doit être prévue pour la descente dans le forage. Le câble doit être fixé régulièrement le long de la colonne montante, généralement tous les 3 mètres.

Avant la mise en service, il est impératif de vérifier que le forage peut fournir le débit requis. La pompe doit être démarrée uniquement lorsqu'elle est complètement immergée.

• Format compact adapté aux forages étroits

• Électronique intégrée avec protections complètes

• Démarrage progressif limitant les contraintes

• Matériaux résistants à la corrosion et à l'usure

• Installation simple sans coffret complexe

La gamme Grundfos SQ 3" constitue une solution fiable et éprouvée pour le pompage en forage. Elle combine une conception hydraulique robuste, un moteur performant et une électronique intégrée qui simplifie l'exploitation.

Pour un résultat optimal, le choix du modèle doit être réalisé avec précision en fonction des caractéristiques du forage et des besoins en eau. Une installation conforme et un respect des conditions d'utilisation garantissent un fonctionnement durable et sécurisé.
